| نام: | فرزهای پوسته ای FMP-BE - گام ظریف | مواد برش: | PCD/PCBN |
|---|---|---|---|
| نوع: | ISO، اینچ | مایع خنک کننده داخلی: | آره |
| حداکثر DOC/ Ap (میلی متر): | 11 | قطر برش استاندارد (میلی متر): | 40-250 |
| مواد برش: | 40 - 63: فولاد 80 - 250: آلومینیوم + فولاد | مزایای: | در انبار و تحویل سریع |
| برجسته کردن: | استاندارد ISO ماشین برش فرنس,ابزار PCD ماشین تراش,سنگ زنی و پایان دادن ماشین آسیاب,PCD tools Milling cutter,roughing and finishing Milling cutter |
||
استاندارد ISO ماشین تراش FMP063SA22-BE12-10 ابزار ماشین آلات PCD ابزار خام و تکمیل برای تراش شانه
| مشخصات | موجودی | D | D1 | D2 | D3 | L | اپ مکس | Z | کیلوگرم | حداکثر RPM | مواد |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | ️ | 40 | 11 | 6 | 0.36 | 40000 | فولاد |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | ️ | 40 | 11 | 8 | 0.55 | 35100 | فولاد |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | ️ | 40 | 11 | 10 | 0.75 | 30200 | فولاد |
| FMP080SA27-BE12-12 | 040401060007 | 80 | 27 | 50 | ️ | 50 | 11 | 12 | 0.96 | 27500 | فولاد+آلومینیوم |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | ️ | 50 | 11 | 16 | 1.45 | 23800 | فولاد+آلومینیوم |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | ️ | 63 | 11 | 20 | 2.40 | 19100 | فولاد+آلومینیوم |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | فولاد+آلومینیوم |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | فولاد+آلومینیوم |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | فولاد+آلومینیوم |
| دستگاه های برش که با قطعات یدکی، اما بدون ورودی، به طور پویا به G2.5 در واحد 25000 RPM عرضه می شوند: میلی متر | |||||||||||
|

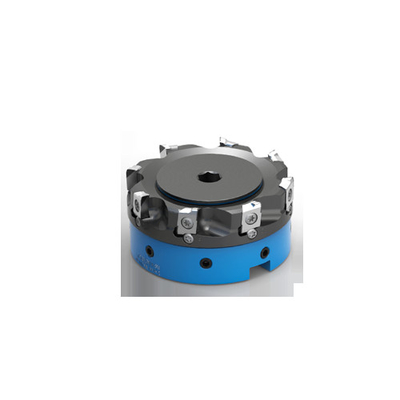

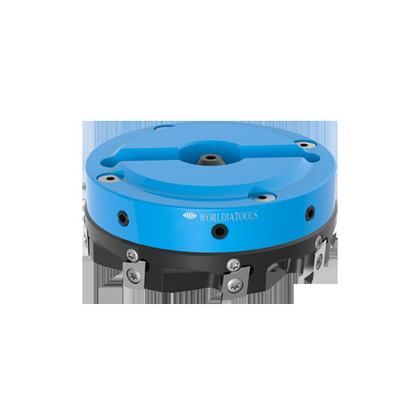

ماشین های فرش Worldia FMP-BEبرای ماشینکاری با سرعت بالا از فلز سبک حتی در مراکز ماشینکاری کوچک با پیچ های دقیق توسعه یافته است. با تشکر از طراحی بدن جدید Bimetal Aluminium / Steel،الزامات وزن کم، بی وقفه پایین و تعادل دقیق برای اجازه تسریع چرخ چرخ بالا، قدرت بالا و مقاومت در لباس در همان زمان برآورده می شود.دستگاه های برش قطر 80 تا 160 میلی متر را می توان به همان آداپتور نصب کرددر حالی که وزن یک برشگر با قطر 160 میلی متر با آداپتور BT30 بیش از 3 کیلوگرم نیست.
|
|
1آلومینیوم آلیاژ / فولاد طراحی دو فلزی -توسط بدن برای کاهش وزن - حلقه فولادی سخت برای سفتی بالا و مقاومت در برابر فرسایش، بنابراین عمر برش طولانی تر در مقایسه با برش با بدن آلومینیوم 2. صندلی های جیبی با دقت بالا که بدون تنظیم داخل، 0.02 میلی متر حرکت محوری را حفظ می کنند 3به عنوان یک استاندارد هر جیب نیز می تواند تنظیم شود تا یک محوری runout در محدوده 0.1 میلی متر 4. ورودی BEHW در انواع مواد، زاویه های سرب، پاک کننده، و طراحی گوشه برای بسیاری از برنامه های مختلف در صورت و شانه آسیاب خشن و تکمیل در دسترس هستند 5. جداسازی بین صفحه قرار دادن ورودی و لبه برش برای محافظت از لبه برش و برای ساده کردن استفاده از ورودی های همپوشانی شده یا دوباره 6. ورودی با دو لبه برش و سرویس تکرار / تکرار برای کاهش هزینه ابزار در هر بخش 7. مایع خنک کننده داخلی از طریق بدن برش |
|
| ورودی های آسیاب با نوک PCD با زاویه های مختلف، پاک کننده ها و شعاع های گوشه ای برای کاربردهای آسیاب صورت و شانه با عمق برش بالاتر و محتوای Si <10٪ | |
| ابعاد | ||
| L (ملی متر) | B (ملی متر) | S (mm) |
| 12.2 | 9.525 | 4.76 |
| نوع | قطر برش | مشخصات | در حال برش | ابعاد | N | |||||||||
| 25 تا 40 | 40 | نکات برش | BS (ملی متر) | Ap Max (میلی متر) | Kr (°) | Re (mm) | PD10E | |||||||
| 75 درجه استاندارد | BEHW1204EZFR1 C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | HS03050 | ||||||
| V | BEHWI 204EZFR1B C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | H503615 | ||||||
| ! | BEHW1204EZFR2 C03CB05 | F | 2 | 1 | 4 | 75 | 一一 | HS03665 | ||||||
| پاک کننده 75 درجه | V | BEHW1204EZFR-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC03020 | |||||
| v | BEHW1204EZFR1B-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC07955 | ||||||
| V | BEHW1204EZFR2-WG C03CB05 | F | 2 | 4 | 4 | 75 | 一 | HS05456 | ||||||
| خمره 75° | V | BEHW1204EZFR1-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HS01342 | |||||
| v | BEHW1204EZFR1B-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HC03861 | ||||||
| V | BEHW1204EZFR2-PT R04CB05 |
F | 2 | 一 | 4 | 75 | 0.4 | HC01106 | ||||||
| 90 درجه جهانی | V | BEHW1204PZFR1-UW R04CB05 | F | 1 | 1.5 | 4 | 90 | 0.4 | HC02033 | |||||
| V | BEHW1204PZFL1-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | اوه | ||||||
| BEHW1204PZFR1B-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | HS03185 | |||||||
| V | BEHW1204PZFR2-UW R04CB05 |
F | 2 | 1.5 | 4 | 90 | 0.4 | HS03630 | ||||||
| طول کامل 90° من |
BEHW1204PZFR1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HS01810 | ||||||
| V | BEHW1204PZFL1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | اوه | ||||||
| v | BEHW1204PZFR1B R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HC03161 | ||||||
| کد موجودی | زمان تحویل | |
| در انبار، MANANOVA | حداکثر 1 هفته | |
| اوه | نیمه استاندارد، ساخته شده به سفارش | حدود 5 هفته |
| C | سفارشی، ساخته شده به سفارش | حدود 8 هفته |
|
قطعه کار: دریچه گرمایی یکپارچه اسپندل: تک اسپندل حداکثر سرعت:16000RPM آداپتور: پوشش سطحی: Ra0.8 |
|
قطعه کار: محفظه باتری اسپندل: تک اسپندل حداکثر سرعت:16000RPM آداپتور: HSK63A |
|
قطعه کار: بلوک سیلندر ماده: آلیاژ آلومینیوم + آهن رسوب خاکستری حداکثر سرعت:12000RPM آداپتور: HSK63 نوع پردازش: فرش سطح زمان پردازش:1 |
|
قطعه کار: بلوک سیلندر ماده: HT280 آداپتور: HSK100 سختی: HB200-275 پردازش: سطح پایین نوع پردازش: فرنگ زمان پردازش:1 پوشش سطحی: Ra32 |
| مشاوره تکنولوژی و طراحی ابزار سفارشی | بعد از مطالعه دقیق نیازهای شما، مهندسان ما موثرترین راه حل را پیشنهاد می کنند فرآیند برش و ابزارها در صورت لزوم، ابزارها را دقیقاً با نیازهای خود طراحی کنید. |
| مونتاژ و تنظیم ابزار | در صورت درخواست، ما برش ها را با ورودی ها جمع می کنیم و قبل از تحویل آنها را تنظیم می کنیم |
| اضافه کردن دوباره تایپ کردن و تکرار کردن | ما پیشنهاد می کنیم که به همان اندازه ورودی در شرایط جذاب اضافه کنیم |
