جزئیات محصول:
|
| نام تجاری محصول: | جهان | خانواده محصولات: | ManaNova |
|---|---|---|---|
| نام: | درج استاندارد PCBN | استفاده: | ابزارهای تراشکاری |
| مواد: | PCBN + کاربید | درجه PCBN: | MNH10C/20C/30C |
| شماره مدل: | CCGW 060202 | کاربرد: | ماشینکاری با دقت بالا فولاد سخت |
| برجسته کردن: | درج تراش کاربید PCBN,CCGW060202 درج تراش کاربید,درج CCGW WORLDIA |
||

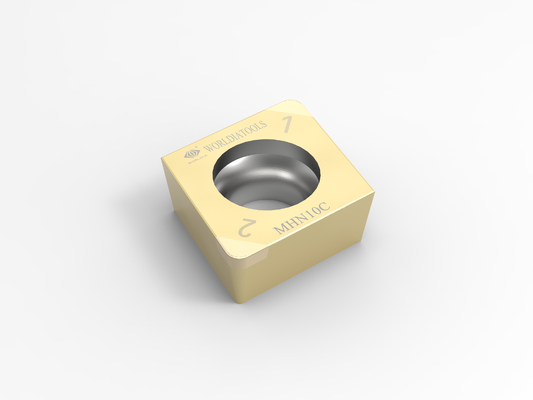

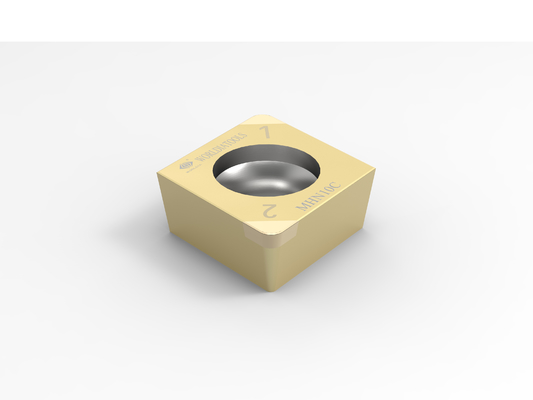

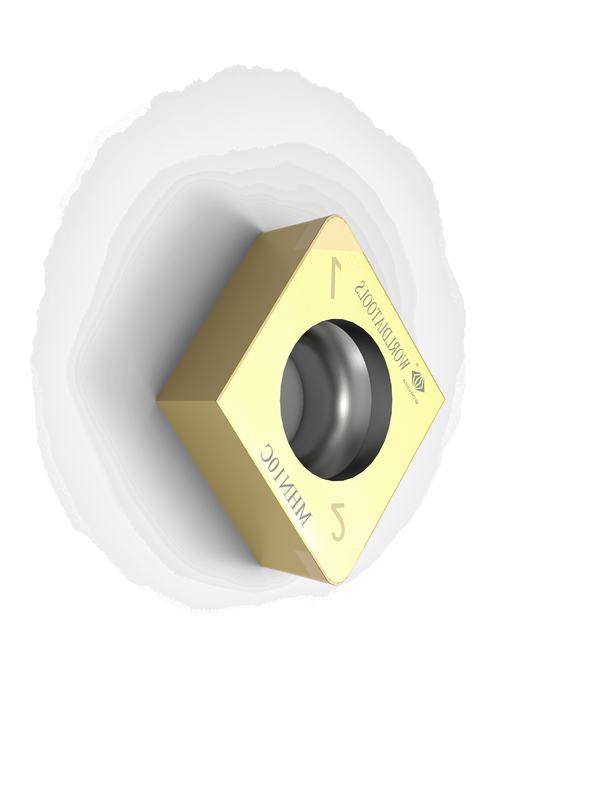

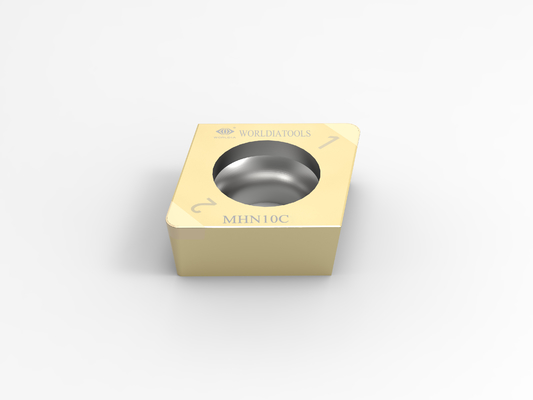

CCGW060202 درج برش PCBN کاربید چرخشی استاندارد PCBN برای فولاد سخت شده
محصولات اصلی:
درج PCBN: 7 ماده / 1 نوع، جهانی برای فولاد سخت شده، چدن، چدن داکتیل و متالورژی پودر.
ابزارهای CBN برای استفاده با فولاد سخت شده، چدن و آهن های متخلخل و همچنین متالورژی پودر ایده آل هستند.
شرح:
MHNxxxبرای پردازش عمومی مواد فولادی سخت شده استفاده می شود که می تواند به طور گسترده برای موارد مختلف استفاده شود
پردازش از سرعت کم به سرعت بالا، از پیوسته به متناوب قوی.
MHN10C برای برش مداوم مناسب است،
MHN20C برای برش قطع شده مناسب است،
MNH30C برای برش های سنگین مناسب است.
"ManaNova" یک برند فرعی از Worldia است که بر روی سری های استاندارد پیشرفته تمرکز دارد.
ManaNova مفهومی است که در دید کاربران نهایی قرار دارد، ما به شدت مواد PCD و PCBN را انتخاب می کنیم.
برای ارائه اثر برش جهانی.
ویژگی کلیدی ManaNova انتخاب آسان و تحویل سریع است.
انتخاب "آسان" با توجه به جدول مقایسه و کاربرد آسان است.
"تحویل سریع" همه انواع درج PCD/PCBN ManaNova در کاتالوگ است که در انبار موجود است.
مزایای:
· جهانی
· انتخاب آسان
· تحویل سریع
کاربرد:
| MHN10C | برای برش مداوم فولاد سخت شده اعمال می شود |
| MHN20C | برای برش متوسط فولاد سخت شده استفاده می شود |
| MHN30C | برای برش سنگین منقطع فولاد سخت شده اعمال می شود |
| MKN10 | برای برش چدن خاکستری اعمال می شود |
| MKN20 | برای برش چدن داکتیل اعمال می شود |
| MSN10 | برای برش متالورژی پودر اعمال می شود |
| MSN20 | برای برش متالورژی پودر اعمال می شود |
مشخصات:
مقدمه مواد - انتخاب آسان برای درجه CBN
ISO H: برش مداوم فولاد سخت شده
ISO K: برش نور چدنی قطع شد
ISO S: متالورژی پودر برش قطع شده سنگین
| مواد | ISO H | ISO K | ISO S | ||||
| درجه PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| صاف | در حد متوسط | سختی | چدن | آهن انعطاف پذیر | متالورژی پودر | متالورژی پودر | |
| Vc | 180 (150 تا 250) متر در دقیقه |
100 (50 تا 150) متر در دقیقه |
80 (30 تا 120) متر در دقیقه |
600 (300 تا 800) متر در دقیقه |
300 (150 تا 450) متر در دقیقه |
300 (200 تا 500) متر در دقیقه |
500 (300 تا 800) متر در دقیقه |
| fn | 0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
| % | 45 تا 55 | 60 تا 70 | 85 تا 95 | 85 تا 95 | 60 تا 70 | 60 تا 70 | 85 تا 95 |
| اندازه دانه | 1 تا 2 م | 1 تا 2 م | 2 تا 3 میلی متر | 2 تا 3 م | 1 تا 2 م | 1 تا 2 م | 2 تا 3 م |
| رابطه، رشته | TiC | TiN | گاو | گاو | TiCN | TiCN | گاو |
| CCGW | شکل | ابعاد | ||||||
| کد ANSI | کد ISO | نکات | مدار مجتمع میلی متر |
اس میلی متر |
آر میلی متر |
Φd میلی متر |
LE میلی متر |
|
| همه انبار شده |
CCGW 21.50.5 | CCGW 060202 | 2N | 6.35 | 2.38 | 0.2 | 2.8 | 2.2 |
| CCGW 21.51 | CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| CCGW 21.52 | CCGW 060208 | 2N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 2.2 | |
| CCGW 32.51 | CCGW 09T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 2.2 | |
| CCGW 32.52 | CCGW 09T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 2.2 | |
| CCGW 32.53 | CCGW 09T312 | 2N | 9.525 | 3.97 | 1.2 | 4.4 | 2.2 | |
