جزئیات محصول:
|
| نام تجاری محصول: | جهان | خانواده محصولات: | ManaNova |
|---|---|---|---|
| شماره مدل: | CCGW 09T304 | درجه PCBN: | MNH10C/20C/30C |
| نکات: | 2 | پوشش: | C3 |
| مواد: | PCBN + کاربید | کاربرد: | ماشینکاری با دقت بالا فولاد سخت |
| برجسته کردن: | درج برش PCBN CCGW09T304,2 نکته درج برش PCBN,ابزار تراشکاری کاربید پوشش C3 |
||

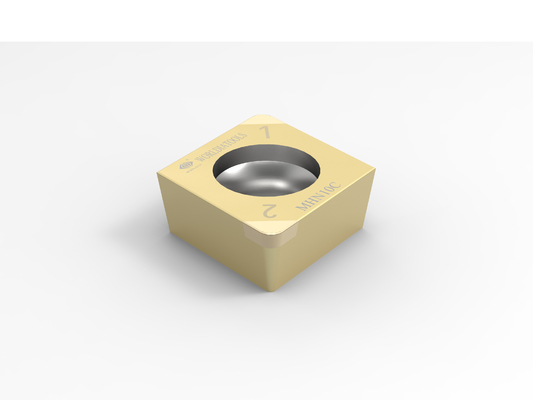

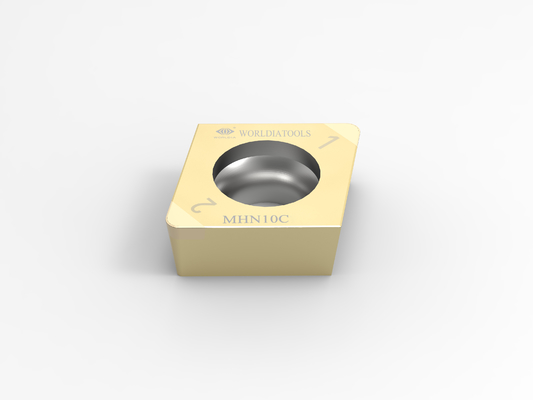

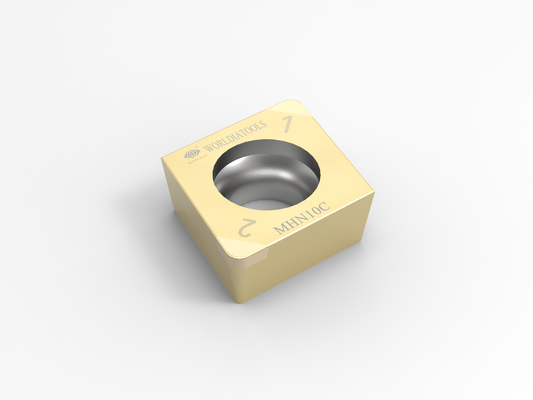

CCGW 09T304 استاندارد PCBN کاربید چرخشی برش PCBN برای فولاد سخت شده
کاربرد:
| MHN10C | برای برش مداوم فولاد سخت شده اعمال می شود |
| MHN20C | برای برش متوسط فولاد سخت شده استفاده می شود |
| MHN30C | برای برش سنگین منقطع فولاد سخت شده اعمال می شود |
مشخصات:
مقدمه مواد - انتخاب آسان برای درجه CBN
| مواد | ISO H | ISO K | ISO S | ||||
| درجه PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| صاف | در حد متوسط | سختی | چدن | آهن انعطاف پذیر | متالورژی پودر | متالورژی پودر | |
| Vc | 180 (150 تا 250) متر در دقیقه |
100 (50 تا 150) متر در دقیقه |
80 (30 تا 120) متر در دقیقه |
600 (300 تا 800) متر در دقیقه |
300 (150 تا 450) متر در دقیقه |
300 (200 تا 500) متر در دقیقه |
500 (300 تا 800) متر در دقیقه |
| fn | 0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
| % | 45 تا 55 | 60 تا 70 | 85 تا 95 | 85 تا 95 | 60 تا 70 | 60 تا 70 | 85 تا 95 |
| اندازه دانه | 1 تا 2 م | 1 تا 2 م | 2 تا 3 میلی متر | 2 تا 3 م | 1 تا 2 م | 1 تا 2 م | 2 تا 3 م |
| رابطه، رشته | TiC | TiN | گاو | گاو | TiCN | TiCN | گاو |
ISO H: برش مداوم فولاد سخت شده
ISO K: برش نور چدنی قطع شد
ISO S: متالورژی پودر برش قطع شده سنگین
| CCGW | شکل | ابعاد | ||||||
| کد ANSI | کد ISO | نکات | مدار مجتمع میلی متر |
اس میلی متر |
آر میلی متر |
Φd میلی متر |
LE میلی متر |
|
| همه انبار شده |
CCGW 21.50.5 | CCGW 060202 | 2N | 6.35 | 2.38 | 0.2 | 2.8 | 2.2 |
| CCGW 21.51 | CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| CCGW 21.52 | CCGW 060208 | 2N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 2.2 | |
| CCGW 32.51 | CCGW 09T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 2.2 | |
| CCGW 32.52 | CCGW 09T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 2.2 | |
| CCGW 32.53 | CCGW 09T312 | 2N | 9.525 | 3.97 | 1.2 | 4.4 | 2.2 | |
مزایای:
· جهانی
· انتخاب آسان
· تحویل سریع
سرویس:
· خدمات فروشگاه اینترنتی
· پشتیبانی توزیع کننده محلی
· پشتیبانی فنی
