جزئیات محصول:
|
| نام تجاری محصول: | جهان | نام: | کاربید پایان آسیاب-R |
|---|---|---|---|
| تایپ کنید: | آسیاب پایان | فیله آر: | 0.4/0.7/1 |
| طول تیغه: | 25/12/18 | کاربرد: | برش مواد کامپوزیت |
| برجسته کردن: | ابزار کاربید جامد با سرعت بالا,ابزار کاربید جامد با دمای بالا,آسیاب انتهایی برش مواد مرکب |
||

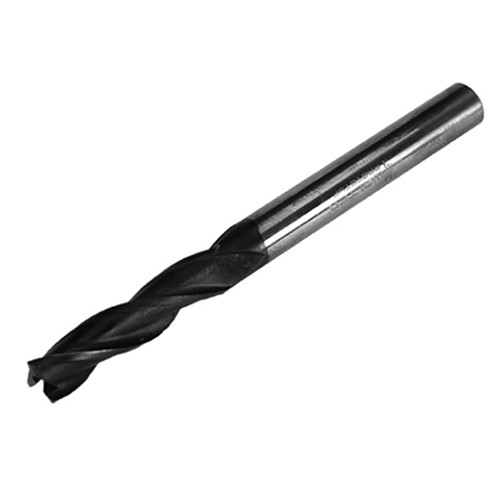

Carbide End Mill-R ابزار برش کاربید جامد برای برش مواد کامپوزیتی
شرح
| ابزار مورد استفاده برای پردازش مواد کامپوزیت | |
| محصولات | عمدتا شامل Multi-flute End Mil. روکش الماسل;آسیاب انتهایی لبه متقاطع با پوشش الماس;آسیاب انتهایی هرینگبون با پوشش الماس؛ابزارهای ادغام مته هندسی جلو، مته سه نقطه ای، مته با روکش الماس و ابزارهای ادغام ضد سینک و غیره. |
| کاربرد |
|
| مواد مناسب برای پردازش | فولاد کربن، فولاد ضد زنگ، چدن، آلیاژ تیتانیوم، آلیاژ آلومینیوم، آلیاژ دمای بالا، مواد غیر فلزی و غیره. |
| فرم آسیاب | فرز جانبی، فرز شکافی، فرز سطح شیب دار، فرز حفره ای و غیره. |
| قطر تیغه dc (mm) | 3 تا 32 |
| مقدار R | 0.2 تا 6 |
| طول تیغه (lmm) | 5 تا 100 |
| طول کل L (میلی متر) | 38 تا 200 |
| قطر ساقه Ds (mm) | 4 تا 32 |
| فرم دسته | ساق استوانه ای، ساقه ثابت جانبی |
| تعداد تیغه | 2 لبه، 3 لبه، 4 لبه، 5 لبه، 6 لبه، 8 لبه |
| پوشش | TiN، TiAlN، AlCrN، مبتنی بر AlTiN، DLC، پوشش الماس و غیره. |
| دیگر | تیغه را می توان به گونه ای طراحی کرد که منقبض شود، از هوا، مخروطی شدن و غیره جلوگیری کند. |

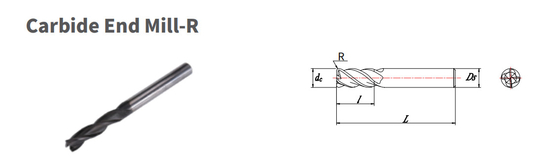

مشخصات
| قطر تیغه dc/mm |
فیله آر |
طول تیغه I/mm |
طول کل L/mm |
قطر ساقه Ds/mm |
نوع پوشش |
| 4 | 0.4 | 12 | 62 | 4 | هیچ / الماس |
| 4 | 0.7 | 12 | 62 | 4 | هیچ / الماس |
| 6 | 0.4 | 18 | 62 | 6 | هیچ / الماس |
| 6 | 1 | 18 | 62 | 6 | هیچ / الماس |
| 6.35 | 0.4 | 18 | 62 | 6.35 | هیچ / الماس |
| 6.35 | 1 | 18 | 62 | 6.35 | هیچ / الماس |
| 8 | 0.4 | 25 | 78 | 8 | هیچ / الماس |
| 8 | 1 | 25 | 78 | 8 | هیچ / الماس |
| 9.525 | 0.4 | 25 | 78 | 9.525 | هیچ / الماس |
| 9.525 | 1 | 25 | 78 | 9.525 | هیچ / الماس |
| 10 | 0.4 | 25 | 78 | 10 | هیچ / الماس |
| 10 | 1 | 25 | 78 | 10 | هیچ / الماس |
| 12 | 0.4 | 25 | 78 | 12 | هیچ / الماس |
| 12 | 1 | 25 | 78 | 12 | هیچ / الماس |
| 12.7 | 0.4 | 25 | 78 | 12.7 | هیچ / الماس |
| 12.7 | 1 | 25 | 78 | 12.7 | هیچ / الماس |
| CFRP، CFRP/AI، CFRP/Ti | ||||||
| روش آسیاب | شکاف آسیاب (ae=dc,ap≦dc) | فرز کپی (ae≦0.5dc، ap≦1.5dc) | فرز با سرعت بالا (ae≦0.05dc,ap≦2dc) | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc (mm) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) |
| 1 | 38217 | 0.035 | 47771 | 0.035 | 79618 | 0.077 |
| 1.2 | 31847 | 0.04 | 39809 | 0.04 | 66348 | 0.088 |
| 1.5 | 25478 | 0.004 | 31847 | 0.044 | 53079 | 0.097 |
| 1.8 | 21231 | 0.004 | 26539 | 0.044 | 44232 | 0.097 |
| 2 | 19108 | 0.045 | 23885 | 0.045 | 39809 | 0.099 |
| 2.5 | 15287 | 0.05 | 19108 | 0.05 | 31847 | 0.11 |
| 3 | 12739 | 0.06 | 15924 | 0.06 | 26539 | 0.132 |
| 4 | 9554 | 0.08 | 11943 | 0.08 | 19904 | 0.176 |
| 6 | 6369 | 0.11 | 7962 | 0.11 | 13270 | 0.242 |
| 6.35 | 6018 | 0.12 | 7523 | 0.12 | 12538 | 0.264 |
| 8 | 4777 | 0.23 | 5971 | 0.23 | 9952 | 0.506 |
| 9.525 | 4012 | 0.31 | 5015 | 0.31 | 8359 | 0.682 |
| 10 | 3822 | 0.35 | 4777 | 0.35 | 7962 | 0.77 |
| 12 | 3185 | 0.44 | 3981 | 0.44 | 6635 | 0.968 |
| 12.7 | 3009 | 0.48 | 3761 | 0.48 | 6269 | 1.056 |
| GFRP، GFRP/Al، GFRP/Ti | ||||||
| روش آسیاب | شکاف آسیاب (ae=dc,ap≦dc) | فرز کپی (ae≦0.5dc، ap≦1.5dc) | فرز با سرعت بالا (ae≦0.05dc,ap≦2dc) | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc (mm) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) |
| 1 | 31847 | 0.035 | 38217 | 0.035 | 63694 | 0.077 |
| 1.2 | 26539 | 0.04 | 31847 | 0.04 | 53079 | 0.088 |
| 1.5 | 21231 | 0.044 | 25478 | 0.044 | 42463 | 0.097 |
| 1.8 | 17693 | 0.044 | 21231 | 0.044 | 35386 | 0.097 |
| 2 | 15924 | 0.045 | 19108 | 0.045 | 31847 | 0.099 |
| 2.5 | 12739 | 0.05 | 15287 | 0.05 | 25478 | 0.11 |
| 3 | 10616 | 0.06 | 12739 | 0.06 | 21231 | 0.132 |
| 4 | 7962 | 0.08 | 9554 | 0.08 | 15924 | 0.176 |
| 6 | 5308 | 0.11 | 6369 | 0.11 | 10616 | 0.242 |
| 6.35 | 5015 | 0.12 | 6018 | 0.12 | 10031 | 0.264 |
| 8 | 3981 | 0.23 | 4777 | 0.23 | 7962 | 0.506 |
| 9.525 | 3344 | 0.31 | 4012 | 0.31 | 6687 | 0.682 |
| 10 | 3185 | 0.35 | 3822 | 0.35 | 6369 | 0.77 |
| 12 | 2654 | 0.44 | 3185 | 0.44 | 5308 | 0.968 |
| 12.7 | 2508 | 0.48 | 3009 | 0.48 | 5015 | 1.056 |
