جزئیات محصول:
|
| نام تجاری محصول: | جهان | نام: | آسیاب انتهایی شاه ماهی |
|---|---|---|---|
| تایپ کنید: | آسیاب پایان | طول تیغه: | 4.2/4.5/5.6/6.7/7/8.4/8.9 l1 (0.7d)/mm |
| قطر ساقه: | 6/6.35/8/9.525/10/12/12.7 | کاربرد: | برش مواد کامپوزیت |
| برجسته کردن: | آسیاب انتهایی ابزار برش کاربید جامد,ابزار برش کاربید جامد OEM,آسیاب انتهایی استخوان شاه ماهی مواد کامپوزیت |
||

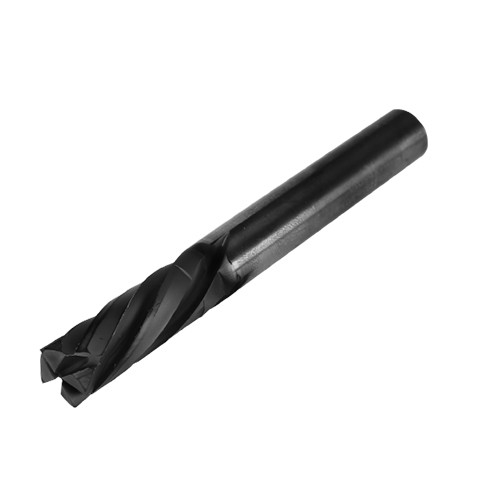

ابزار برش کاربید جامد Herringbone End Mill برای برش مواد کامپوزیتی
شرح
| ابزار مورد استفاده برای پردازش مواد کامپوزیت | |
| محصولات | عمدتا شامل Multi-flute End Mil. روکش الماسل;آسیاب انتهایی لبه متقاطع با پوشش الماس;آسیاب انتهایی هرینگبون با پوشش الماس؛ابزارهای ادغام مته هندسی جلو، مته سه نقطه ای، مته با روکش الماس و ابزارهای ادغام ضد سینک و غیره. |
| کاربرد |
|

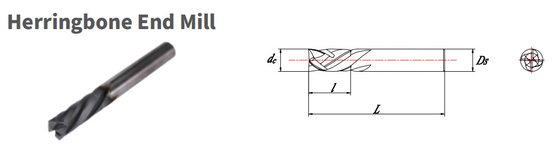

مشخصات
| قطر تیغه dc/mm |
طول تیغه I/mm |
طول کل L/mm |
قطر ساقه Ds/mm |
طول تیغه l1 (0.7d)/mm |
نوع پوشش |
| 6 | 18 | 62 | 6 | 4.2 | هیچ / الماس |
| 6.35 | 18 | 62 | 6 | 4.5 | هیچ / الماس |
| 8 | 25 | 78 | 8 | 5.6 | هیچ / الماس |
| 9.525 | 25 | 78 | 9.525 | 6.7 | هیچ / الماس |
| 10 | 25 | 78 | 10 | 7 | هیچ / الماس |
| 12 | 25 | 78 | 12 | 8.4 | هیچ / الماس |
| 12.7 | 25 | 78 | 12.7 | 8.9 | هیچ / الماس |
پارامتر برش
| CFRP، CFRP/AI، CFRP/Ti | ||||||
| روش آسیاب | شکاف آسیاب (ae=dc,ap≦dc) | فرز کپی (ae≦0.5dc، ap≦1.5dc) | فرز با سرعت بالا (ae≦0.05dc,ap≦2dc) | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc (mm) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) |
| 1 | 38217 | 0.035 | 47771 | 0.035 | 79618 | 0.077 |
| 1.2 | 31847 | 0.04 | 39809 | 0.04 | 66348 | 0.088 |
| 1.5 | 25478 | 0.004 | 31847 | 0.044 | 53079 | 0.097 |
| 1.8 | 21231 | 0.004 | 26539 | 0.044 | 44232 | 0.097 |
| 2 | 19108 | 0.045 | 23885 | 0.045 | 39809 | 0.099 |
| 2.5 | 15287 | 0.05 | 19108 | 0.05 | 31847 | 0.11 |
| 3 | 12739 | 0.06 | 15924 | 0.06 | 26539 | 0.132 |
| 4 | 9554 | 0.08 | 11943 | 0.08 | 19904 | 0.176 |
| 6 | 6369 | 0.11 | 7962 | 0.11 | 13270 | 0.242 |
| 6.35 | 6018 | 0.12 | 7523 | 0.12 | 12538 | 0.264 |
| 8 | 4777 | 0.23 | 5971 | 0.23 | 9952 | 0.506 |
| 9.525 | 4012 | 0.31 | 5015 | 0.31 | 8359 | 0.682 |
| 10 | 3822 | 0.35 | 4777 | 0.35 | 7962 | 0.77 |
| 12 | 3185 | 0.44 | 3981 | 0.44 | 6635 | 0.968 |
| 12.7 | 3009 | 0.48 | 3761 | 0.48 | 6269 | 1.056 |
| GFRP، GFRP/Al، GFRP/Ti | ||||||
| روش آسیاب | شکاف آسیاب (ae=dc,ap≦dc) | فرز کپی (ae≦0.5dc، ap≦1.5dc) | فرز با سرعت بالا (ae≦0.05dc,ap≦2dc) | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc (mm) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) | n (دور در دقیقه) | Fr(mm/r) |
| 1 | 31847 | 0.035 | 38217 | 0.035 | 63694 | 0.077 |
| 1.2 | 26539 | 0.04 | 31847 | 0.04 | 53079 | 0.088 |
| 1.5 | 21231 | 0.044 | 25478 | 0.044 | 42463 | 0.097 |
| 1.8 | 17693 | 0.044 | 21231 | 0.044 | 35386 | 0.097 |
| 2 | 15924 | 0.045 | 19108 | 0.045 | 31847 | 0.099 |
| 2.5 | 12739 | 0.05 | 15287 | 0.05 | 25478 | 0.11 |
| 3 | 10616 | 0.06 | 12739 | 0.06 | 21231 | 0.132 |
| 4 | 7962 | 0.08 | 9554 | 0.08 | 15924 | 0.176 |
| 6 | 5308 | 0.11 | 6369 | 0.11 | 10616 | 0.242 |
| 6.35 | 5015 | 0.12 | 6018 | 0.12 | 10031 | 0.264 |
| 8 | 3981 | 0.23 | 4777 | 0.23 | 7962 | 0.506 |
| 9.525 | 3344 | 0.31 | 4012 | 0.31 | 6687 | 0.682 |
| 10 | 3185 | 0.35 | 3822 | 0.35 | 6369 | 0.77 |
| 12 | 2654 | 0.44 | 3185 | 0.44 | 5308 | 0.968 |
| 12.7 | 2508 | 0.48 | 3009 | 0.48 | 5015 | 1.056 |
