جزئیات محصول:
|
| نام تجاری محصول: | جهان | خانواده محصولات: | ManaNova |
|---|---|---|---|
| مواد: | PCBN + کاربید | درجه PCBN: | MNH10C/20C/30C |
| شماره مدل: | TCGW 090208 | کاربرد: | ماشینکاری فولاد سخت کننده |
| رنگ: | رنگ زرد | پوشش: | C3 |
| برجسته کردن: | درج برش PCBN TCGW090208,درج برش PCBN پوشش C3,درج CBN برای فولاد سخت شده |
||

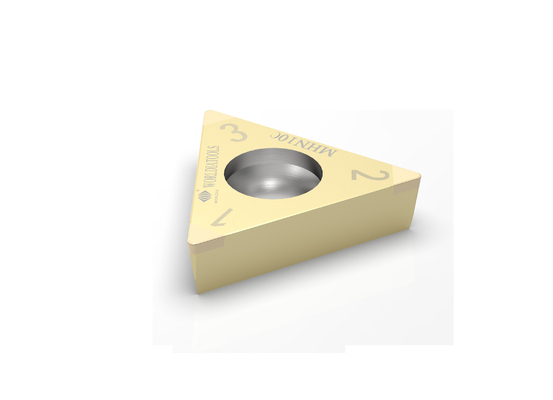

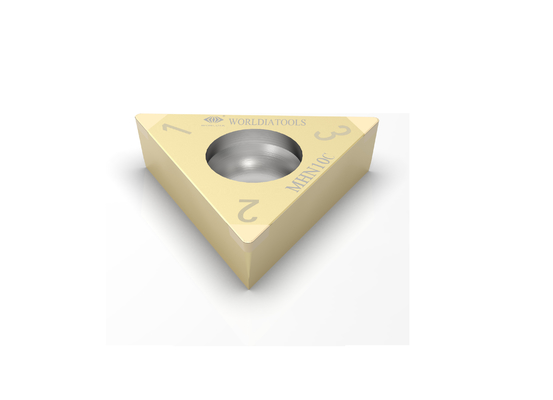

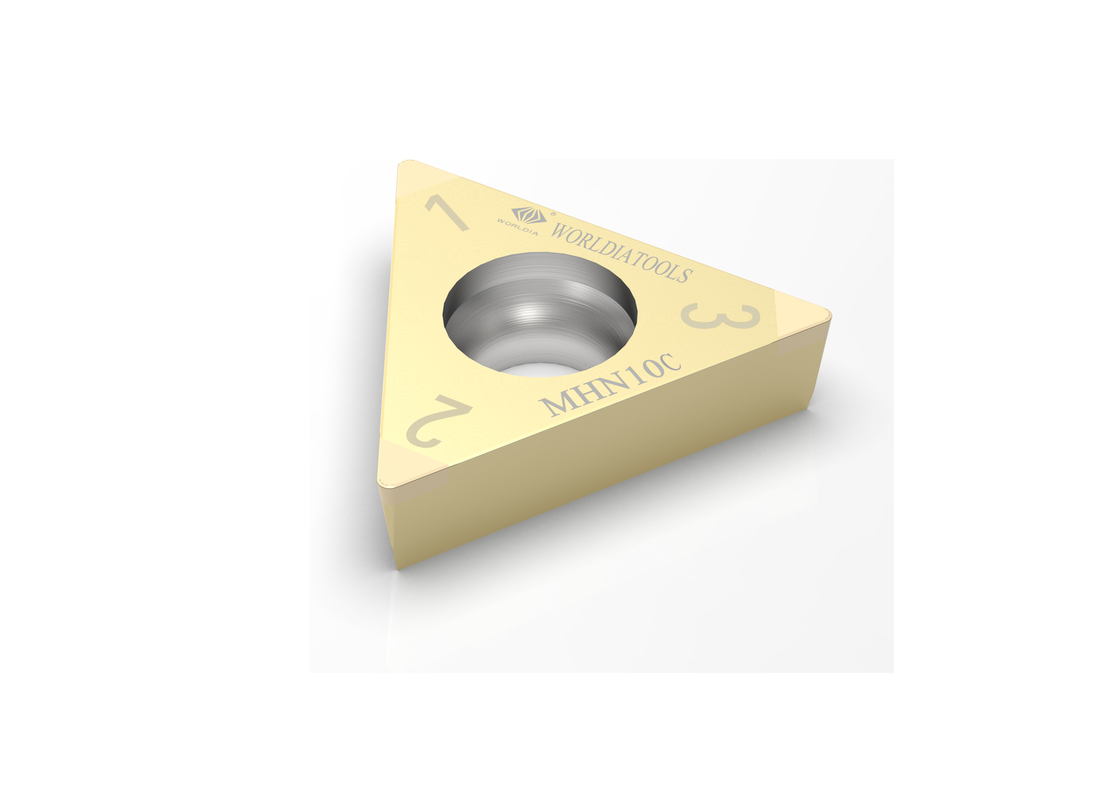

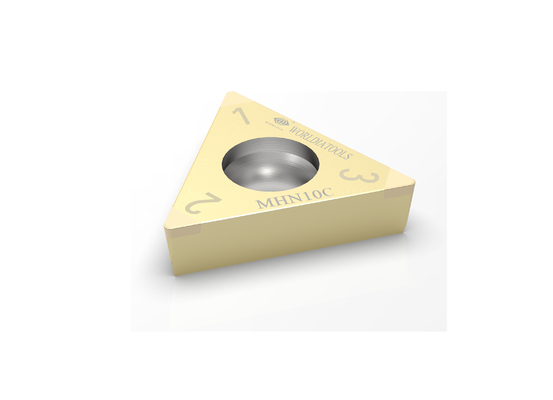

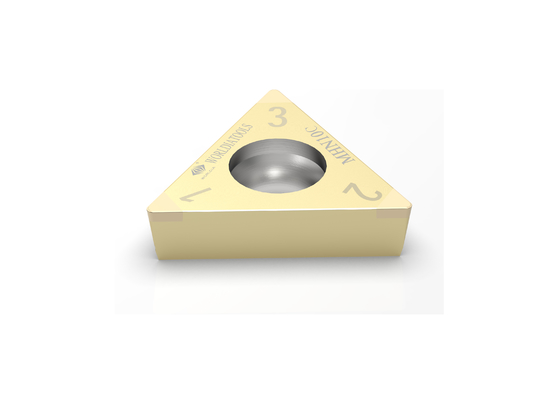

TCGW090208 درج تراش کاربید PCBN روکش دار درج برش CBN برای فولاد سخت شده
شرح:
"ManaNova" یک برند فرعی از Worldia است که بر روی سری های استاندارد پیشرفته تمرکز دارد.
عمدتاً درج های استاندارد PCD / PCBN را ترویج می کند.
ویژگی کلیدی ManaNova انتخاب آسان و تحویل سریع است.
«انتخاب آسان»: انتخاب با توجه به جدول مقایسه و کاربرد آسان است.
"تحویل سریع": همه انواع درج PCD ManaNova در کاتالوگ در دسترس هستند
محصولات اصلی:
درج PCBN برای ماشینکاری فولاد سخت شده، چدن خاکستری، چدن داکتیل و متالورژی پودر مناسب است.
"هفت ماده / یک نوع" یعنی هر مشخصات مربوط به هفت ماده
(MHN10C,MHN20C,MHN30C,MKN10,MKN20,MSN 10)ویژگی درج PCBN است.
درج PCBN با روکش مخصوص برای برش مداوم تا سنگین فولاد سخت شده مناسب است و عملکرد جهانی عالی دارد.
درج PCD (مواد MND10) برای ماشینکاری خشن و نهایی آلیاژ آلومینیوم و سایر مواد غیر فلزی مناسب است.
چهار نوع لبه استاندارد، چیپ شکن، لبه کامل و تمام وجه است.
مخصوصاً درج چیپ شکن PCD عمدتاً برای حل مشکل بسته بندی تراشه در حین پردازش استفاده می شود و عملکرد عالی دارد!
مزایای:
· جهانی
· انتخاب آسان
· تحویل سریع
کاربرد:
| MHN10C | برای برش مداوم فولاد سخت شده اعمال می شود |
| MHN20C | برای برش متوسط فولاد سخت شده استفاده می شود |
| MHN30C | برای برش سنگین منقطع فولاد سخت شده اعمال می شود |
| MKN10 | برای برش چدن خاکستری اعمال می شود |
| MKN20 | برای برش چدن داکتیل اعمال می شود |
| MSN10 | برای برش متالورژی پودر اعمال می شود |
| MSN20 | برای برش متالورژی پودر اعمال می شود |
مشخصات:
| مواد | ISO H | ISO K | ISO S | ||||
| درجه PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| صاف | در حد متوسط | سختی | چدن | آهن انعطاف پذیر | متالورژی پودر | متالورژی پودر | |
| Vc | 180 (150 تا 250) متر در دقیقه |
100 (50 تا 150) متر در دقیقه |
80 (30 تا 120) متر در دقیقه |
600 (300 تا 800) متر در دقیقه |
300 (150 تا 450) متر در دقیقه |
300 (200 تا 500) متر در دقیقه |
500 (300 تا 800) متر در دقیقه |
| fn | 0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.2) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
0.1 (0.03~0.3) mm/r |
| % | 45 تا 55 | 60 تا 70 | 85 تا 95 | 85 تا 95 | 60 تا 70 | 60 تا 70 | 85 تا 95 |
| اندازه دانه | 1 تا 2 م | 1 تا 2 م | 2 تا 3 میلی متر | 2 تا 3 م | 1 تا 2 م | 1 تا 2 م | 2 تا 3 م |
| رابطه، رشته | TiC | TiN | گاو | گاو | TiCN | TiCN | گاو |
| TCGW | شکل | ابعاد | ||||||
| کد ANSI | کد ISO | نکات | مدار مجتمع میلی متر |
اس میلی متر |
آر میلی متر |
Φd میلی متر |
LE میلی متر |
|
| همه انبار شده |
TCGW 1.81.51 | TCGW 090202 | 3N | 5.56 | 2.38 | 0.4 | 2.8 | 2.2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5.56 | 2.38 | 0.8 | 2.8 | 2.2 | |
| TCGW 21.51 | TCGW 110204 | 3N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| TCGW 21.52 | TCGW 110208 | 3N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| TCGW 221 | TCGW 110304 | 3N | 6.35 | 3.18 | 0.4 | 2.8 | 2.2 | |
| TCGW 222 | TCGW 110308 | 3N | 6.35 | 3.18 | 0.8 | 2.8 | 2.2 | |
